Drahtlose Zeitnahme mit Ampelsteuerung


projek4

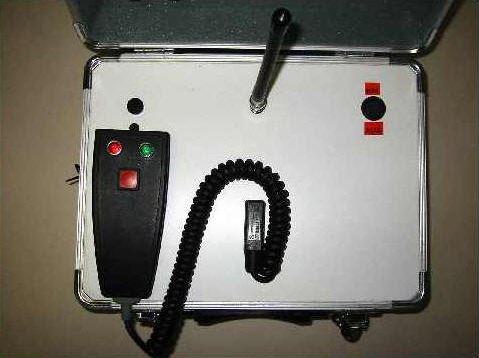

projek2

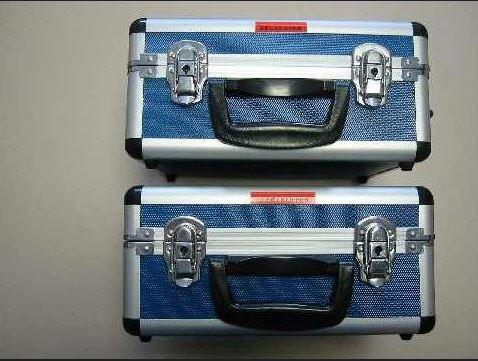

projek3

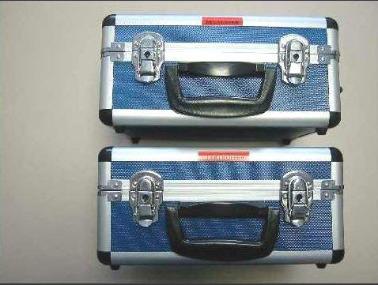

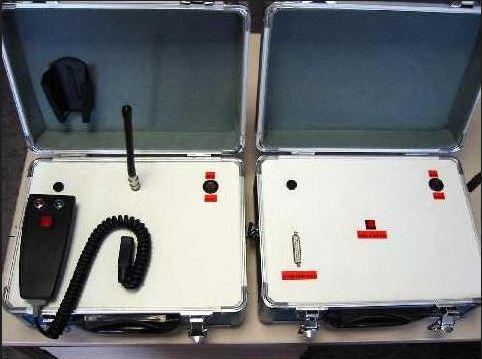

Drahtlose Übertragung von Startimpulsen. Hiermit ist es möglich, bei sportlichen Veranstaltungen (Regatta o.ä.) einen Funkgesteuerten Fernstart auszulösen. Es gibt einen Start- und Zielkoffer. Der Zielkoffer steuert die automatische Zeitnahme und gibt einen "Start freigegeben" Befehl an den Startkoffer. Wird nun der Start ausgelöst schaltet die Ampelanlage auf grün und die Zeitnahme wird aktiviert. Nach 15 Sekunden wird die Ampelanlage automatisch auf Rot zurückgestellt. Die Zeitnahme findet am Ziel statt.

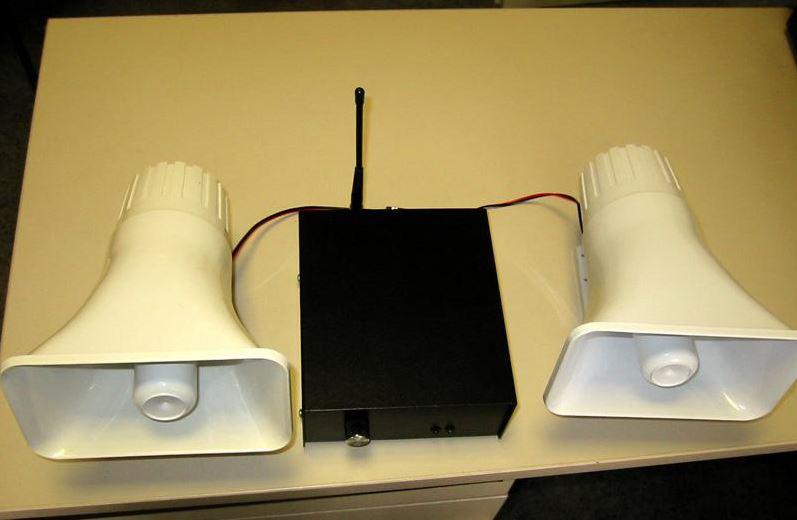

Um die Zuschauer "auf dem laufenden" zu halten, durfte natürlich eine Durchsageanlage nicht fehlen.

regattapa2

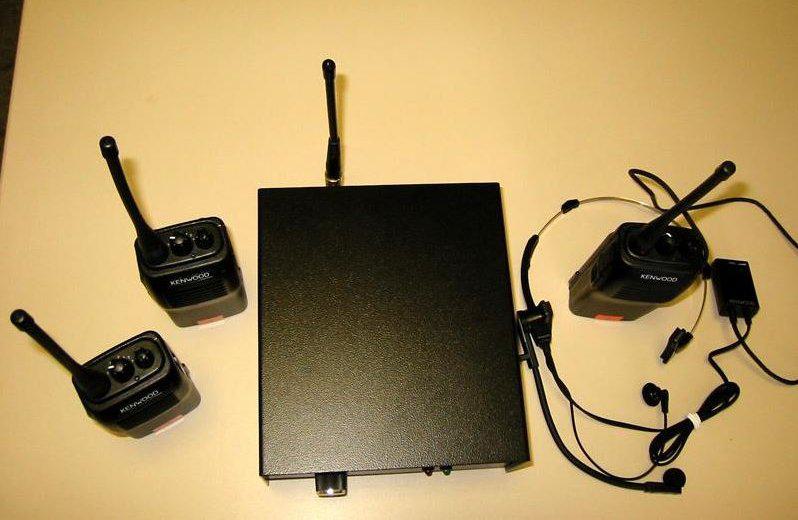

regattapa1




GSM Steuerbox

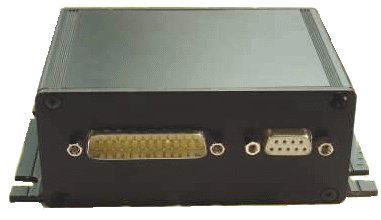

vorn

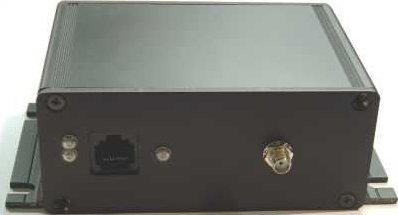

hinten

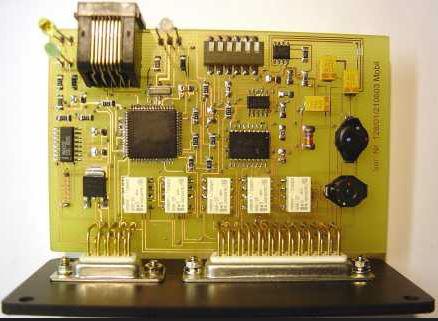

platine


  Eingänge
  1. vier Eingänge (aktiv bei +12 Volt)
  2. ein Eingang GPS-Empfänger
  3. GSM Antennenanschluss
  4. Stromversorgung 12 Volt-
  Ausgänge
  1. vier potentionalfreie Ausgänge über Relais
  2. ein Zeitgesteuerter Ausgang (z.B. Standheizung)
  3. Anschluss für Display (2x16 Zeichen)
  Funktion
  1. Eingänge haben frei wählbaren Text mit je 18 Zeichen
  2. Ereignisse werden an eine vorher programmierte Rufnummer gesendet
  3. Quittung der Befehle per SMS ein/ausschaltbar
  4. Statusabfrage der Ein/Ausgänge möglich
  5. Schaltbefehle frei belegbar mit je 11 Zeichen
  6. Kennwort geschützt, frei wählbar mit 4 Zeichen

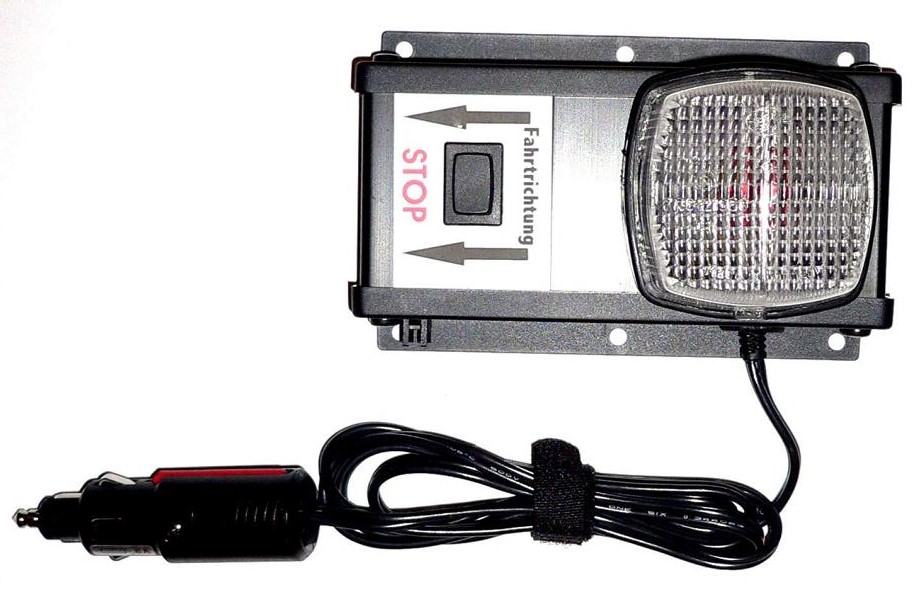

blinkendes Bremslicht

 Bei diesem Projekt im Jahr 2005 handelte es sich um einen Auftrag, ein Musterstück herzustellen, welches dem Patentamt vorgelegt wurde. Zum Einsatz kam ein ADXL (Beschleunigungssensor) mit entsprechender Auswertung. Werden in einer vorgegebenen Zeit Werte von >x empfangen und gleichzeitig die Bremse betätigt beginnt das Bremslicht schnell zu blinken. Bei modernen Fahrzeugen ist dies heutzutage (2016) Standard.

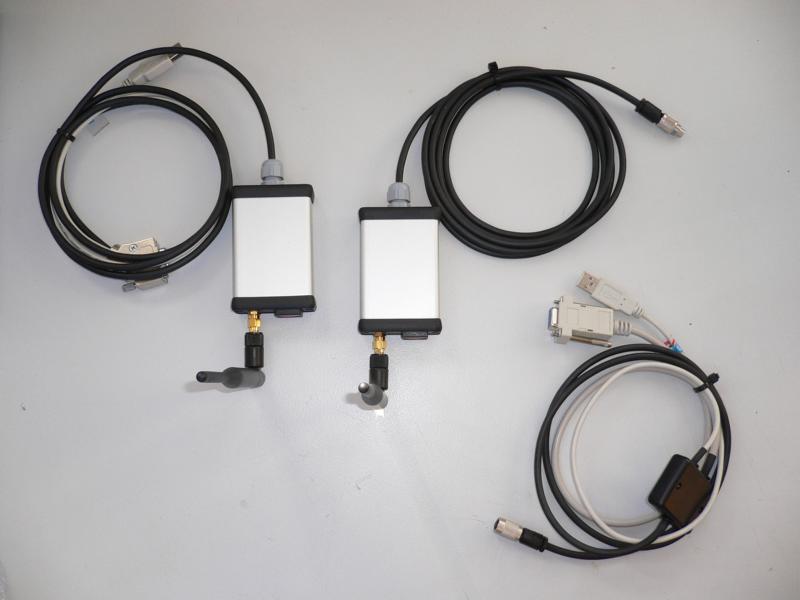

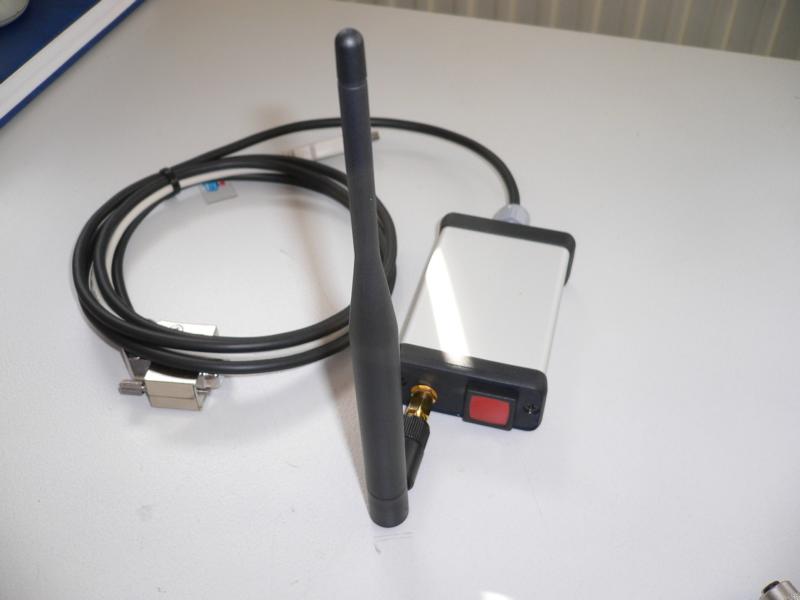

Drahtlose Telemetrie-Daten

Über HF-Module werden Echtzeitdaten von Ruderbooten zum Computer übertragen um sie später auszuwerten.
Verwendet wird diese Technik im Ruderzentrum Potsdam.

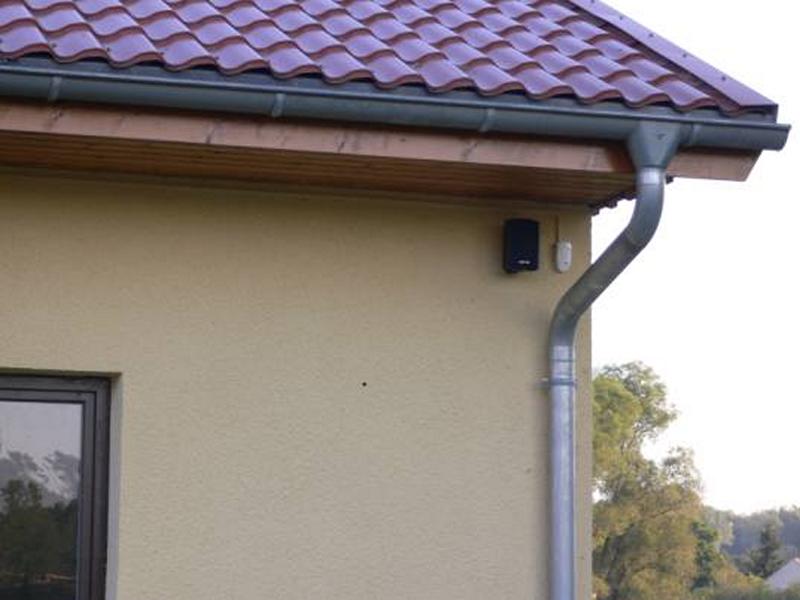

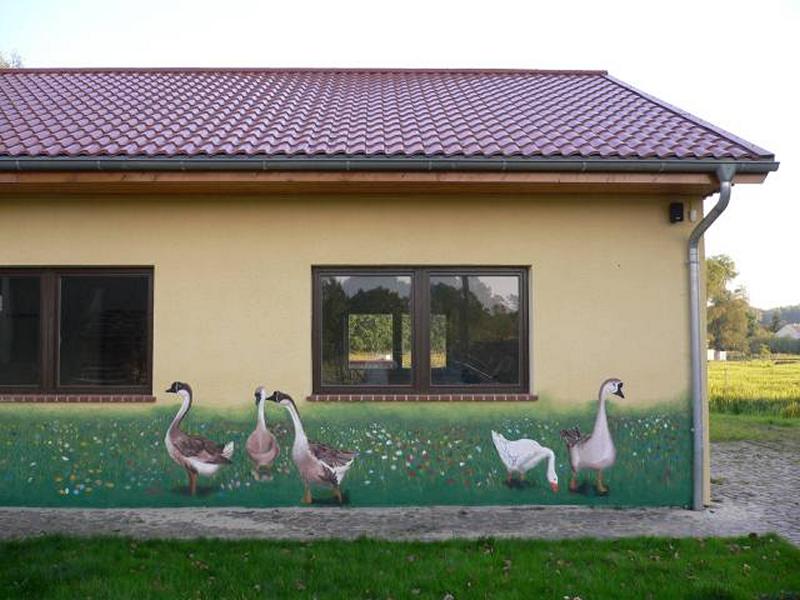

Gänsegeschnatter

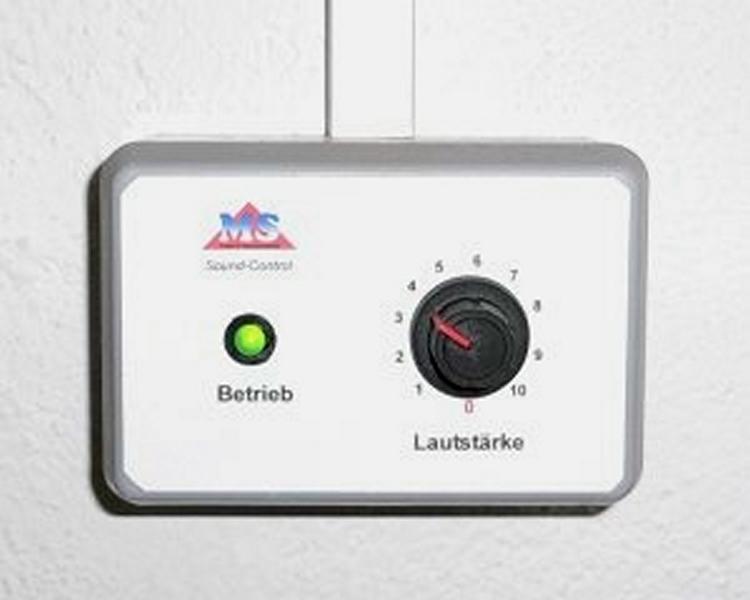

 Wer bei diesem Haus vorbei läuft, wird von einem Gänsegeschnatter begrüßt. Durch den Einsatz einer Telelinse wird ein Bewegungsbereich von ca. 25 m abgedeckt. Ein kleines Bedienteil im inneren des Hauses ermöglicht das Einstellen der Lautstärke.

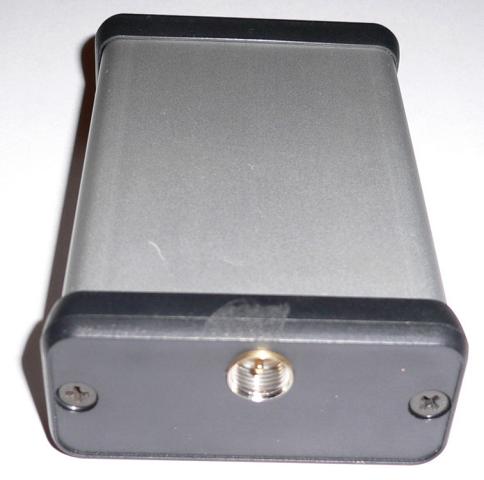

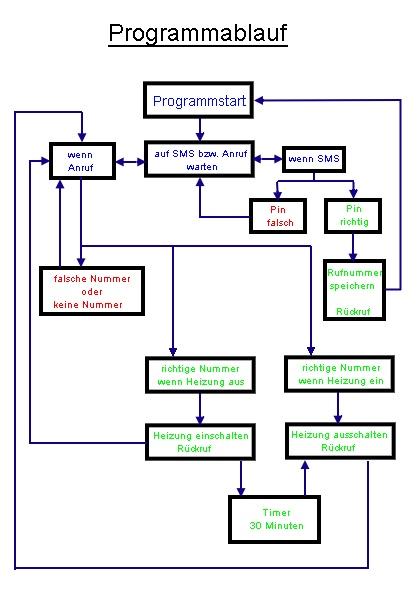

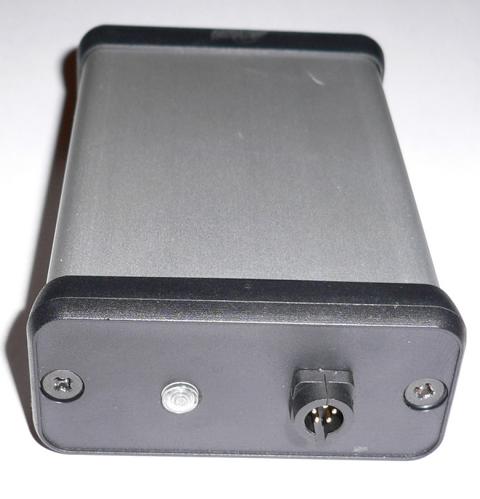

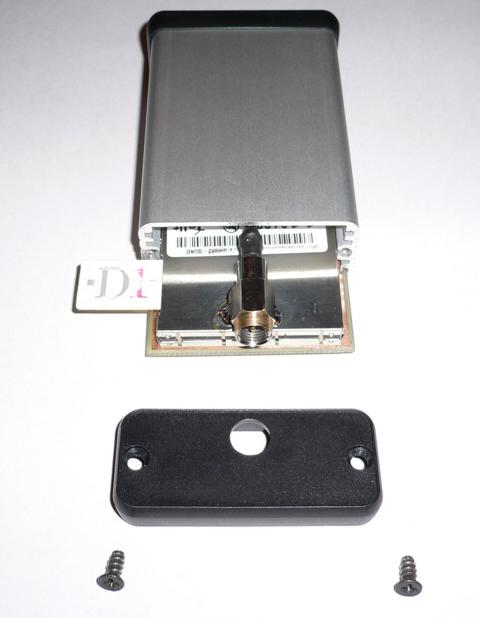

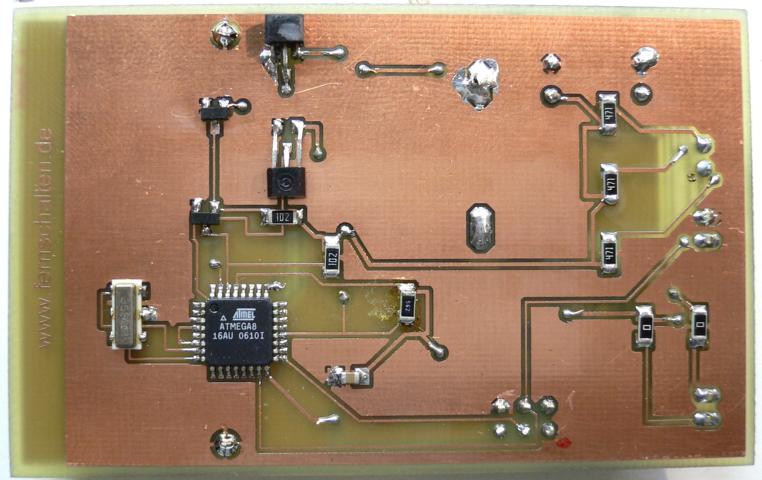

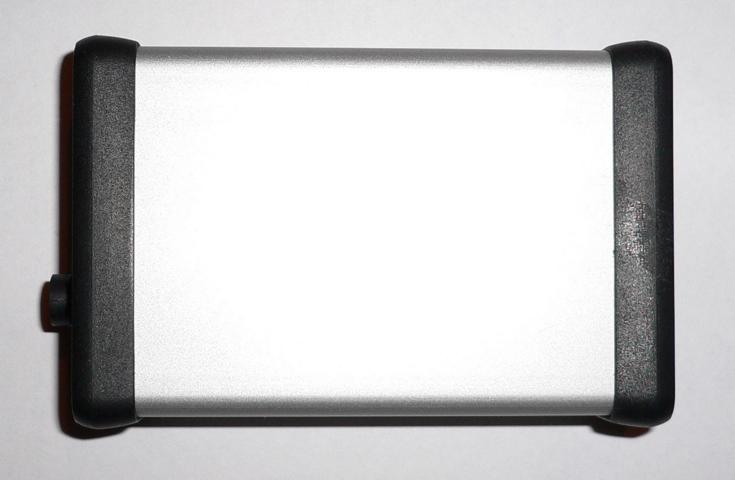

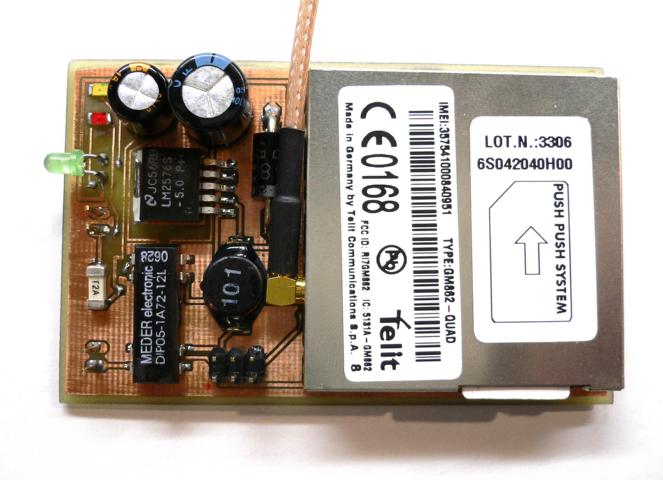

Fernschalter für Standheizung

Ziel war es meine Standheizung im Auto von der Ferne zu aktivieren. Da die Funkfernbedienungen nur eine sehr begrenzte Reichweite haben, baute ich eine Steuerung über das GSM-Netz.
