Funkkoffer für Kurzwelle, 2m und 70cm Band

Mein Funkgerät ein Icom IC-706 MkIIG benutzte ich viel zu selten, weil der Aufbau der Funkanlage recht aufwendig ist. Nun kam mir die Idee alles in einem Koffer zu installieren. Darin fand der Antennentuner, das Funkgerät, ein Netzteil und der Lautsprecher Platz.
Die Anschlüsse der Antennen, 12V / 230V Stromversorgung und die Mikrofonbuchse platzierte ich auf der Frontplatte.

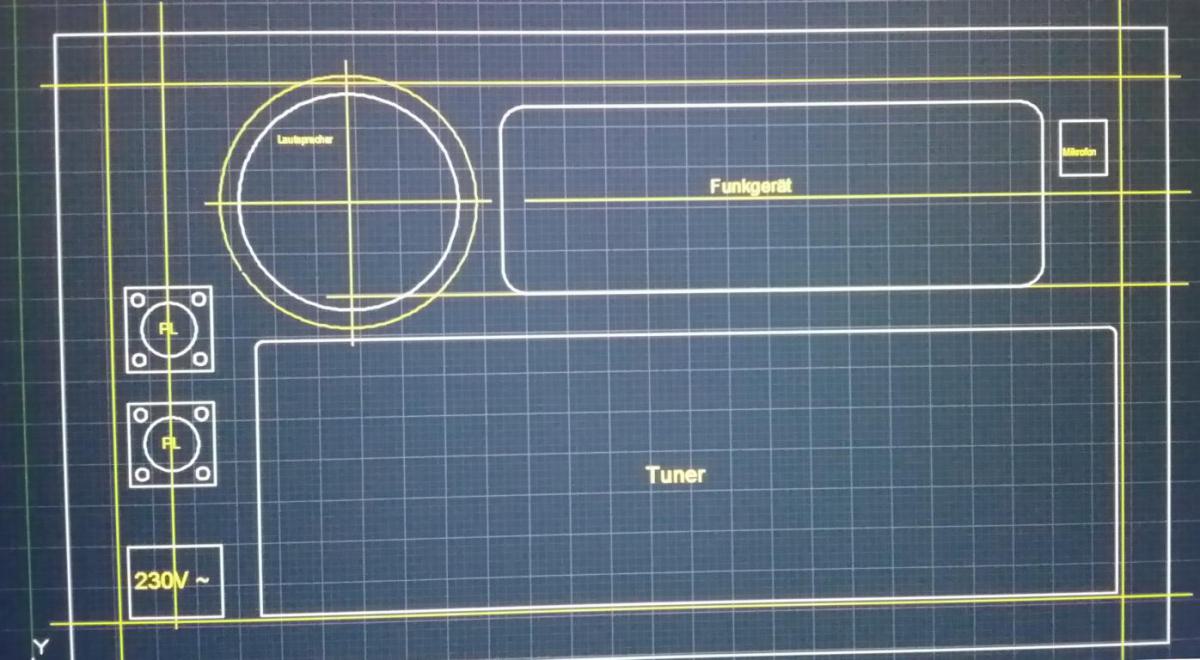

zeichnung
Aller Anfang ist schwer. Es beginnt mit der Zeichnung der Frontplatte.
grundplatte1

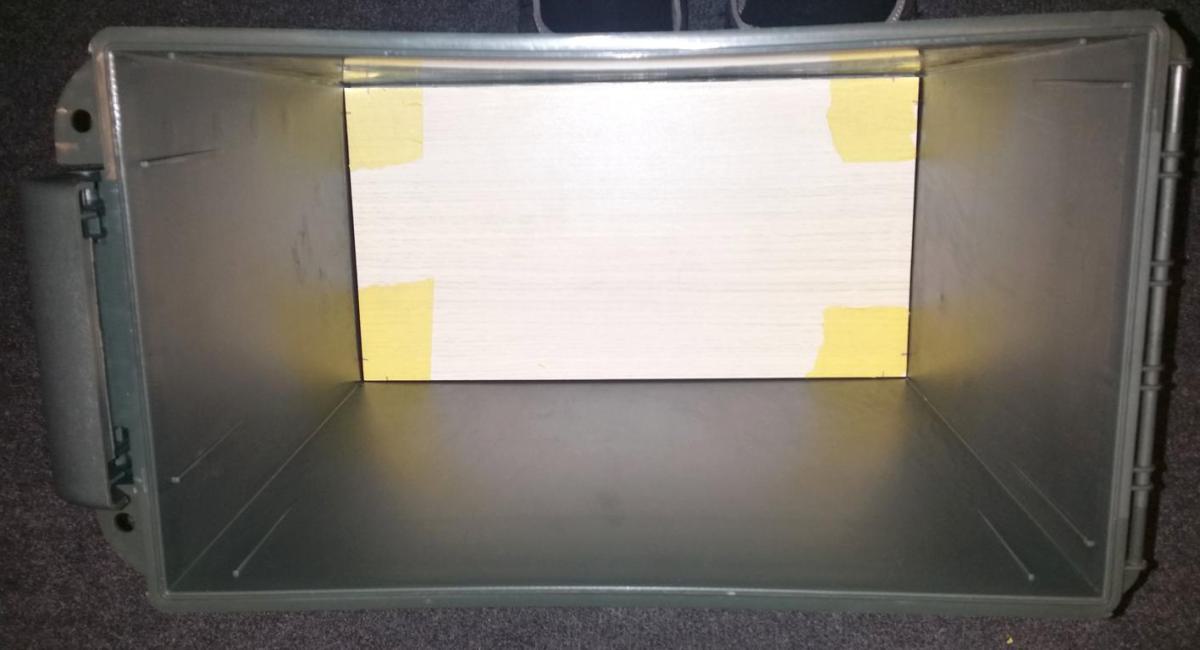

Anpassen der Grundplatte

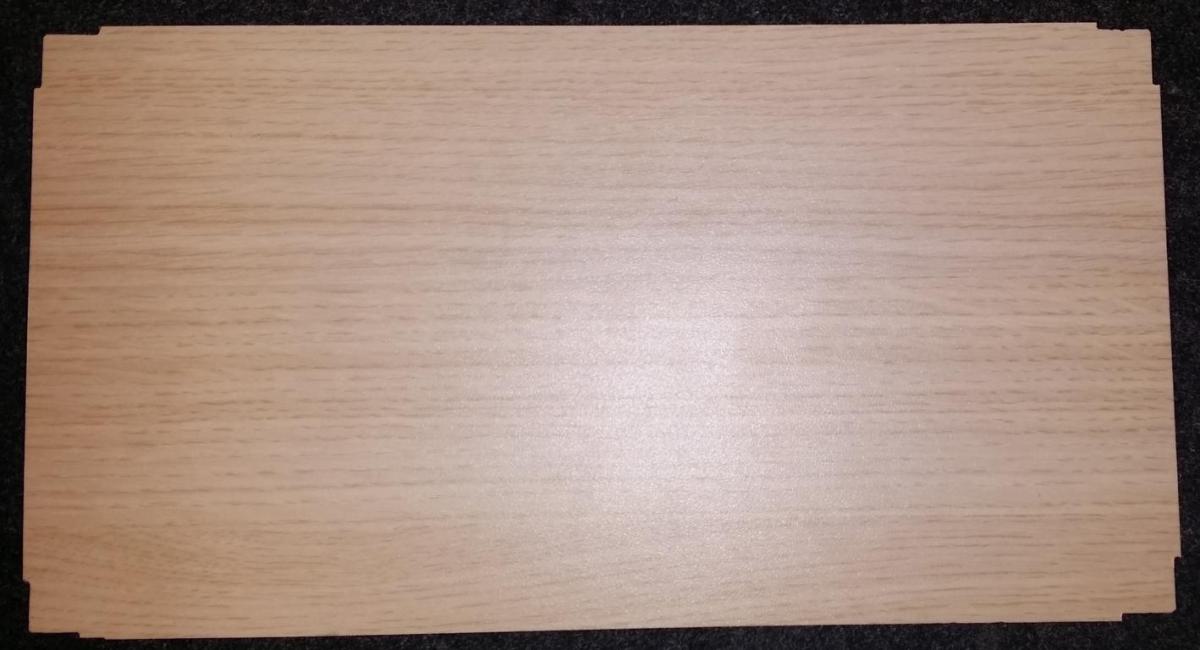

grundplatte2
Zum Montieren der Winkelprofile mussten die Ecken abgefräst werden.

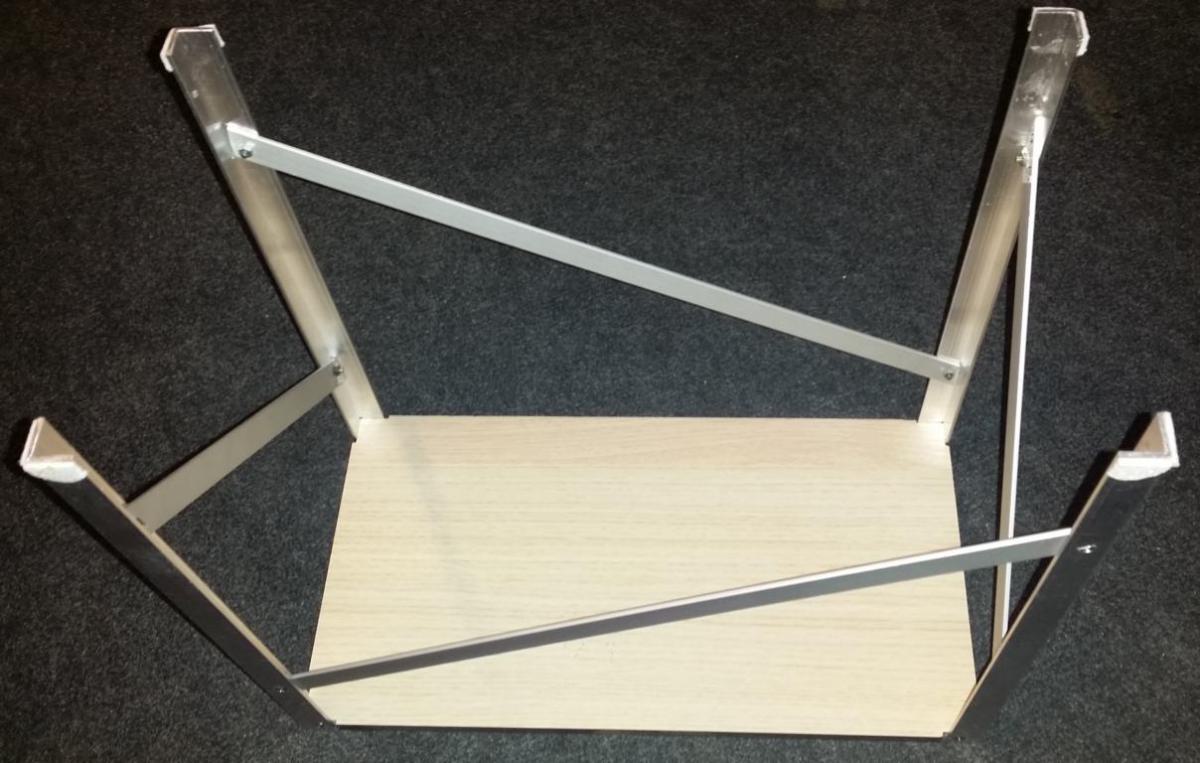

gestell1
nun beginnt der Innenausbau

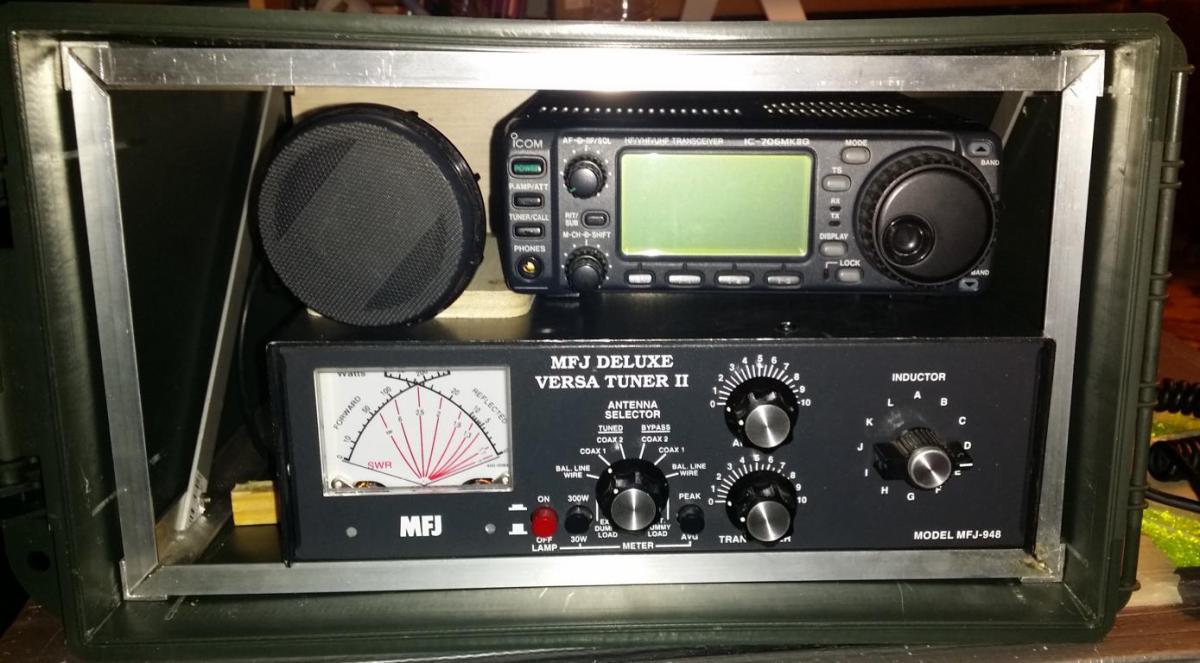

probe1
Der erste optische Eindruck. Mit Erstaunen wurde es sehr eng im Koffer.

blende1

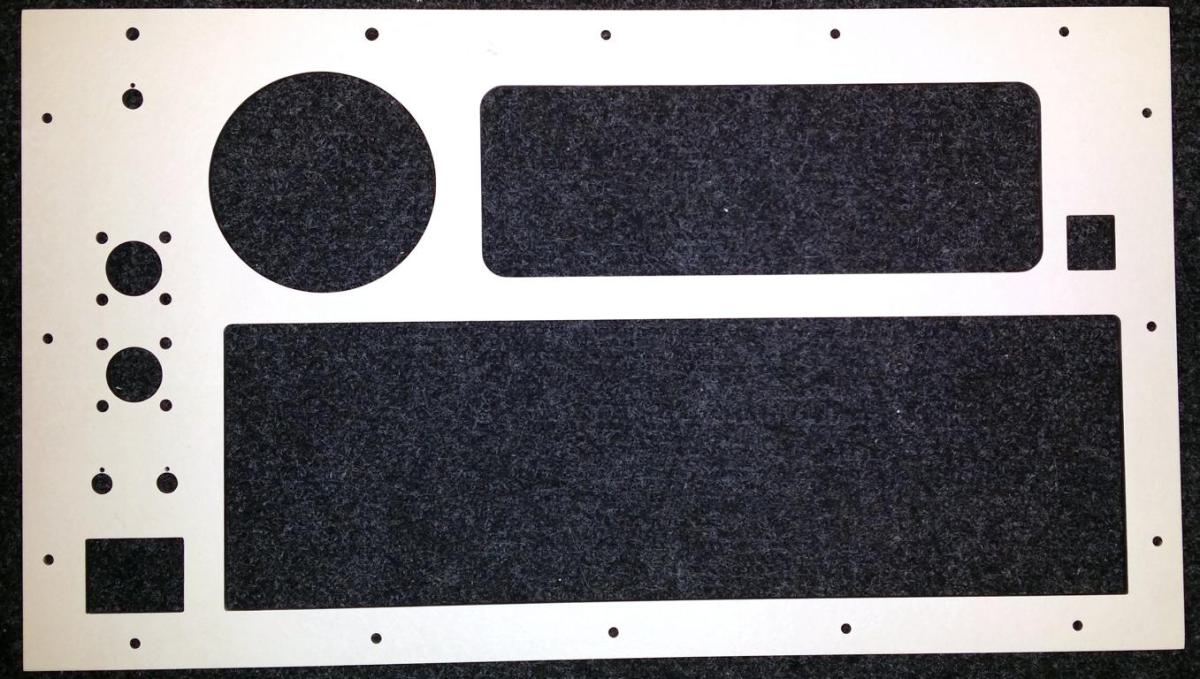

Die fertig gefräste Frontplatte besteht aus 3mm Trespa.

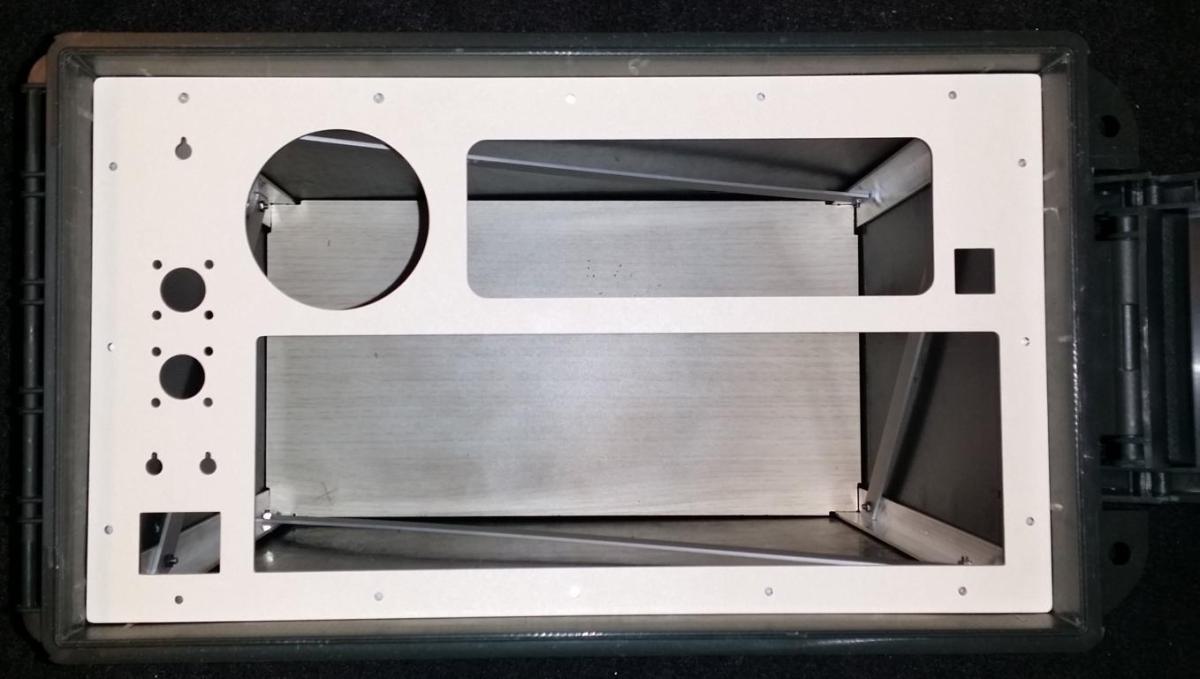

blende2
Das Gestell und die Frontplatte passten sehr gut und straff in den Koffer

blende3

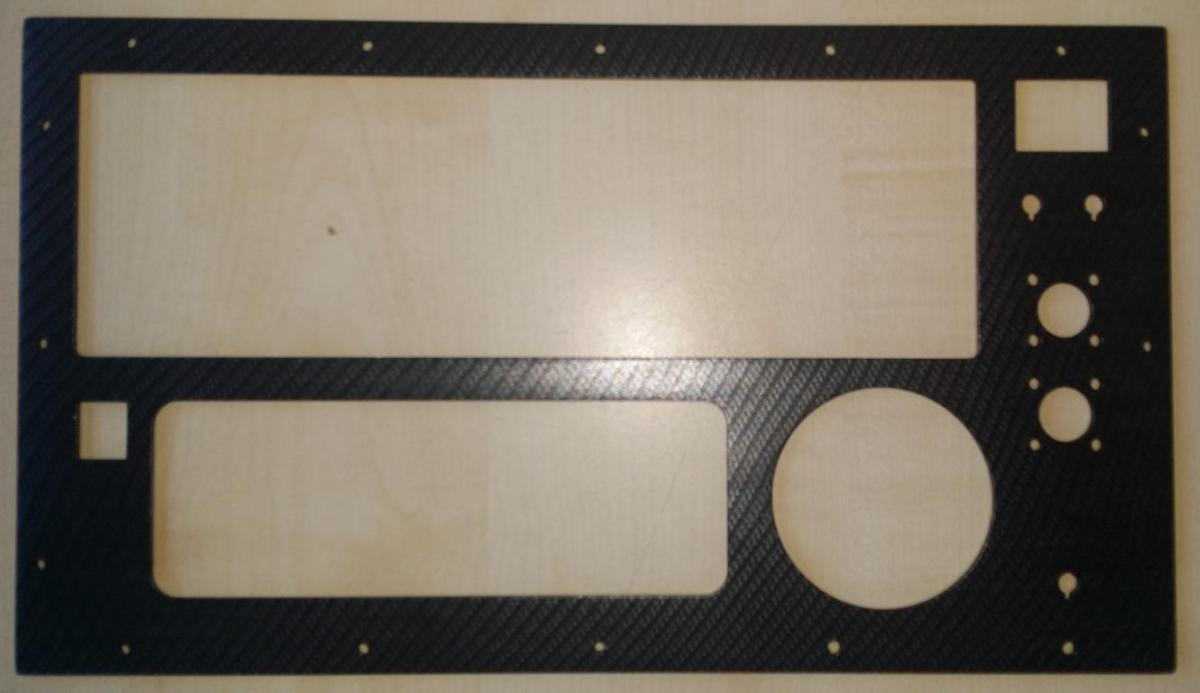

Mit Karbonfolie und dem Wassertransferdruckverfahren verschönerte ich die Frontplatte

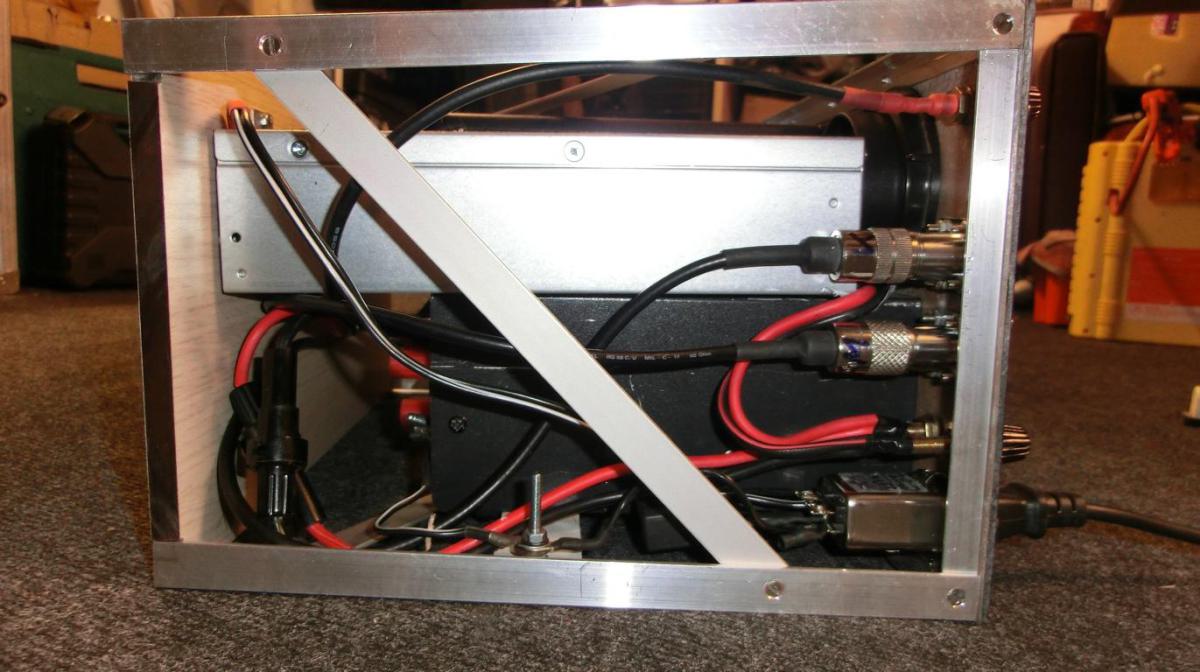

befestigung1
das fertig verkabelte Innenleben

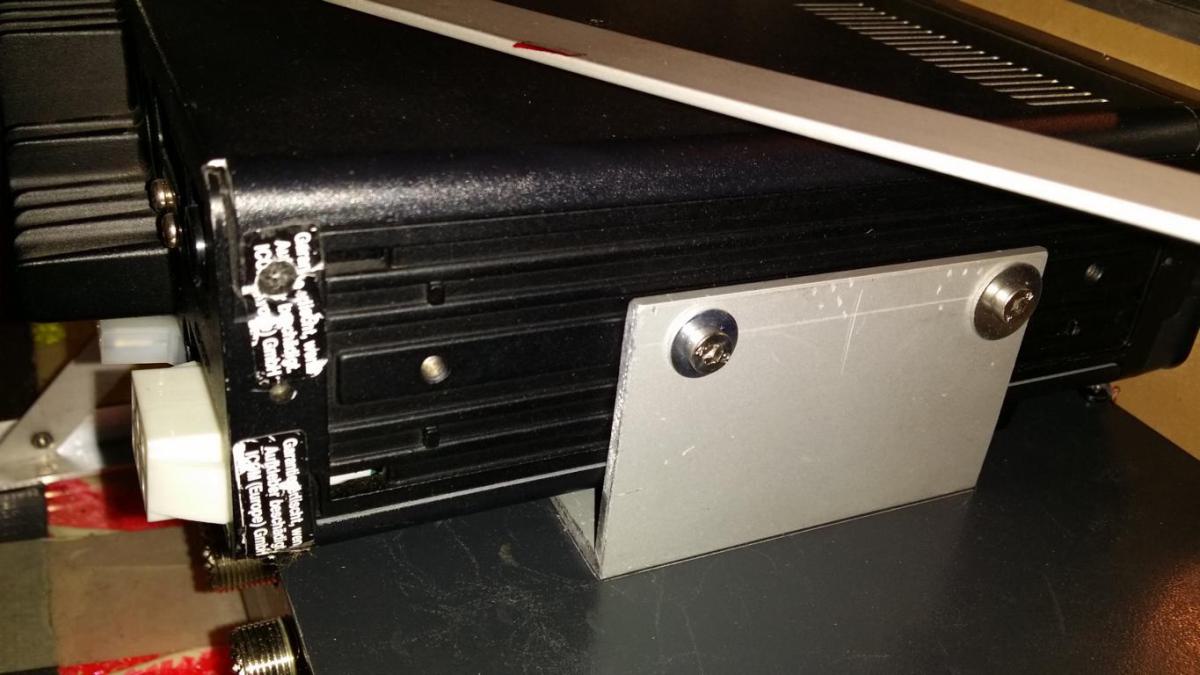

befestigung2
Das Funkgerät befestigte ich mit einem Winkel direkt auf dem Antennentuner

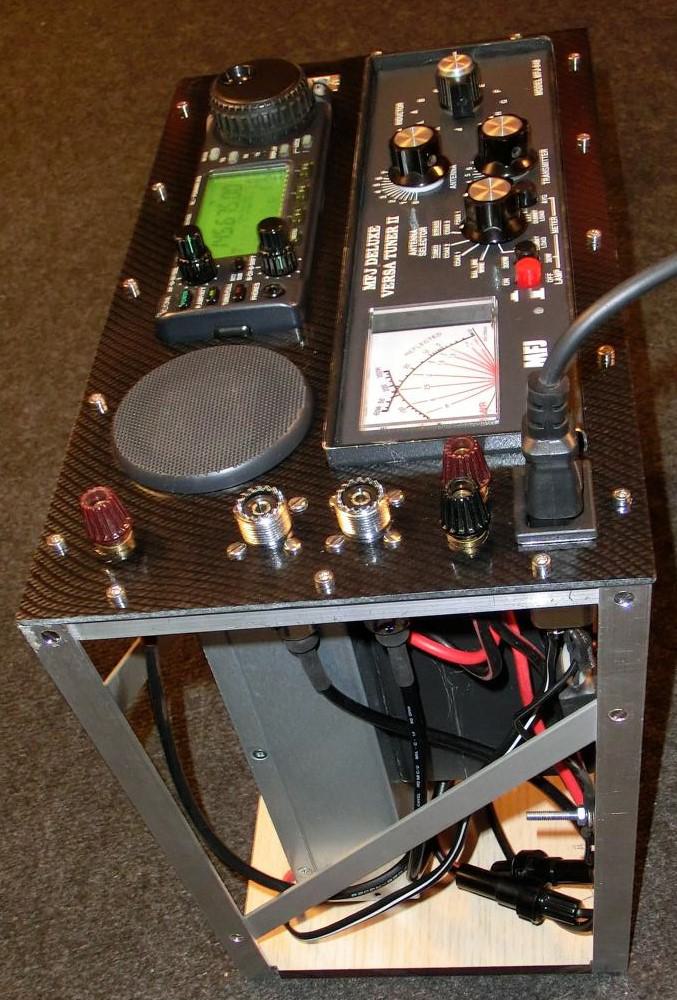

koffer-innen
Innenansicht des fertigen Koffers

koffer-fertig1

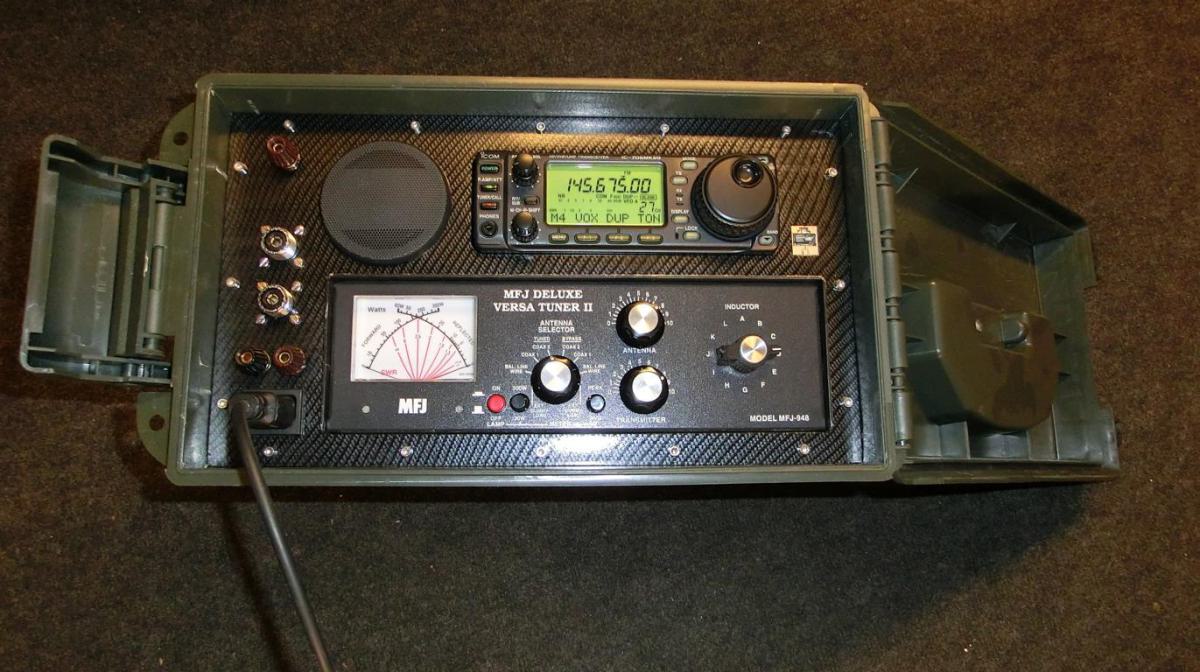

Der fertige Funkkoffer
